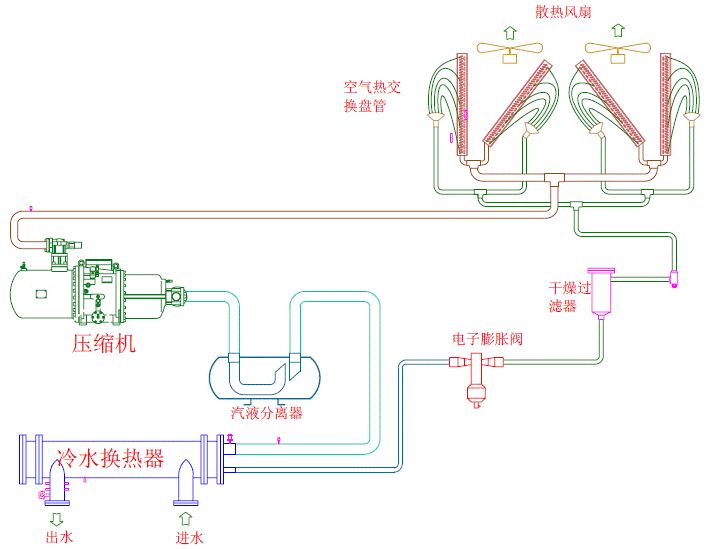

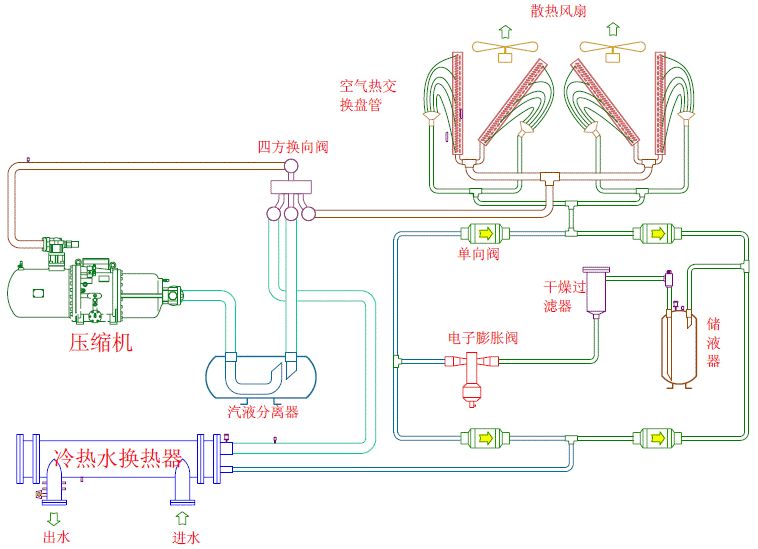

风冷螺杆式冷水热泵机组是一种以空气为冷却介质(夏季)及热源(冬季)、以水为载冷剂,采用蒸汽压缩式制冷循环的中央空调机组。机组具有冷暖两用的特点,它可与风机盘管、空调箱、空气处理机一起组成集中或半集中式中央空调系统,具有布置灵活、控制方式多样等特点。制冷时:压缩机不断地从蒸发器中抽出制冷剂蒸气,经过压缩机压缩,制冷剂由低温低压蒸气转变成高温高压蒸气。高温高压制冷剂蒸气在冷凝器内冷凝,放出大量热被空气吸收,被冷凝器冷凝的高压液体制冷剂经热力膨胀阀节流、降压,转变为低压制冷剂液体。低压制冷剂在蒸发器内蒸发,从冷媒水中吸收大量热量,从而降低了冷媒水的温度,达到制冷的目的。低压制冷剂蒸气被压缩机抽取,从而形成一个制冷循环。制热时:压缩机不断地从蒸发器中抽出制冷剂蒸气,经过压缩机压缩,制冷剂由低温低压蒸气转变成高温高压蒸气。高温高压制冷剂蒸气在冷凝器内冷凝,放出大量热被热媒水吸收,从而达到制热的目的。低压制冷剂蒸气被压缩机抽取,从而形成一个制热循环。在压缩机运行时,在油箱中的油处于排气压力之下,油不断地流向低压区,油从箱中流出后,经过油冷却器,分流到压缩机加载阀入油口及高低压轴承入油口,进入加卸载活塞缸和轴承中的冷冻油,回到压缩机低压侧,最后通过压缩机转子压缩后排出,通过油分离器回到油箱。电流过高保护用以避免运行过程中电机电流过载损坏压缩机电机。压缩机电机电流连续被监测并受一个限制功能的控制,以防止出现过电流而造成损坏压缩机电机的情况。缺相保护可以保护制冷机不会因为缺相而损坏。如果电机三个相电流中的任何一个没有了,这个控制就会停下冷水机组。停机时在触摸屏上会出现一个故障警报信息。这个功能防止压缩机反转。当检测到不正确电源相位后,会产生一个故障警报信息。出水温度过低停机保护是一种保护机组不受换热器中水结冰而遭破坏的安全控制方法。停机设定由厂家设置,可以通过控制软件来修改。出水温度停机保护标准机组设定值为 4℃,出水温度低于4℃时警报停机,显示器会出现一个故障警报信息。壳管式器制冷剂低温停机保护是用来防止换热器中的水冻结。当达到换热器制冷剂低温停机设定4℃时警报停机,触显示器会出现一个故障警报信息。标准机组制冷剂低温停机设定值为4℃,。这个值可以通过维修工具修改。排气温度过高保护是用来防止冷凝温度过高导致机组系统遭破坏的安全控制方法,可以通过维修工具来修改。排气温度过高停机保护设定值为95℃,当排气温度高于95℃时,[来源:制冷百科]持续时间超过3秒(延时时间可通过控制软件修改)后警报停机,显示器会出现一个故障警报信息。这个功能可以提供电机频繁启动保护,执行重启延时功能取决于设定值,默认值为10分钟,机组停机后再次启动,间隔时间不满10分钟机组不会启动。这个设定可以在控制软件中修改。高压停机保护是一种保护机组不受机组系统压力过高而遭破坏的安全控制方法,停机设定由厂家设置,[来源:制冷百科]可以通过维修工具来修改。高压停机保护标准机组设定值:R22冷媒为25kgf/cm2;当机组系统高压压力超过设定值后警报停机,显示器会出现一个故障警报信息低压保护。是一种保护机组不受机组系统压力过低而遭破坏的安全控制方法,停机设定由厂家设置,可以通过维修工具来修改。低压停机保护标准机组设定值:R22冷媒为5.0kgf/cm2;压差1.0kgf/cm2,当机组系统低压压力低于4.0后警报停机,触摸屏会出现一个故障警报信息。油位停机保护是一种保护压缩机不受失油而遭损坏的安全控制方法,停机设定由厂家设置,可以通过维修工具来修改。当油箱内油位低于油位开关控制点,持续时间超过设定时间后警报停机,触摸屏会出现一个故障警报信息。
3.检查电气线路是否接触良好,是否有发热、老化现象。4.检查机组的控制开关、保护开关及电脑设定值是否有改动的现象。6.检查冷媒系统的压力是否正常。(机组运转时检查)3.检查干燥过虑器进出口的压力或温度是否温差过大。4.检查压缩机油视镜油面是否正常,冷冻油是否有变色现象视情况更换冷冻油。1.在春秋季节或遇到较长假期,冷水机组不需要启动时,应切断主机电源;在冬季长时间不用时,应将机组水系统内的水彻底排放干净,以防止冬季低气温(0℃以下)时水冻结,损坏设备。2.请有资质售后维修工程师检查每个控制的设定值,检查压缩机及接触器状况,需要时应及时更换。3.检查所有的接管部件是否泄漏或损坏,水管里任何阻碍水流动的杂物应及时清理。6.检查压缩机冷冻油清洁度或进行油品分析,视情况更换冷冻油7.用0℃冰水确认温度传感器是否正确,[来源:制冷百科]如果温度的读数与标准值误差超出0.5℃,就要更换该传感器。每年至少清理一次翅片式换热器,如果机组所处的环境较脏,应勤加清洗。以便保证机组运行时的支持效率。清洗时应遵循清洁剂厂家的指导,以避免对翅片式换热器造成损坏。建议用户按运行时间来确定冷冻油更换周期,首次开机运行1500小时后更换冷冻油,运行10000小时后再次更换冷冻油,以后每运行10000小时,更换冷冻油一次。建议首次开机运行72小时后清洗油过滤器,运行500小时后再次清洗油过滤器,以后每运行3000小时(或6个月)清洗一次。3.选择油过滤器盖板上的角阀,用扳手把阀杆逆时针旋转。4.打开角阀帽,连接一根冷媒带,把冷媒带弯曲扎紧。6.松开冷媒带,把压缩机油箱中冷冻油通过冷媒带放入回收桶中9.油过滤器盖板安装好后,打开一点吸气关断阀,排空油箱中空气。10.关闭压缩机吸气关断阀,用油枪或油泵,通过油过滤器盖板上角阀,充入回收冷冻油,并视情况补充适量冷冻油。
