冷却水系统设计安装

日期:2020-04-30 15:11:10 来源: 浏览次数:951

冷却水系统这样设计,省电更省钱!

对于冷却水系统来说,它承担着为制冷系统冷凝器降温的作用,风冷式制冷是采用风冷为冷凝器降温,所以无需冷却水系统,只有水冷式冷机才有冷却水系统设计。

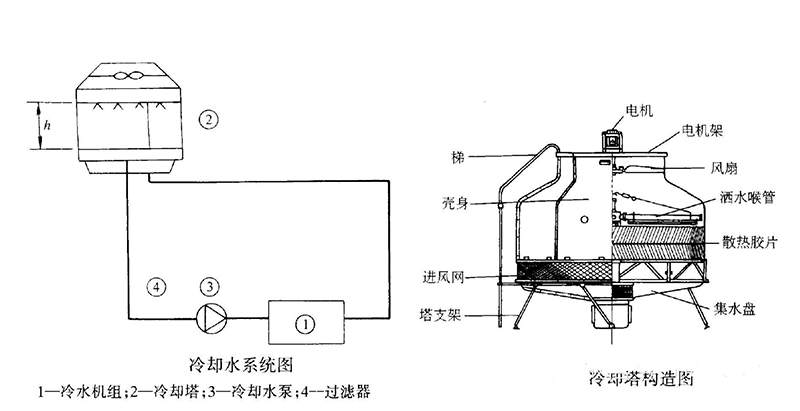

冷却水系统一般由冷却水塔、冷凝器、冷却水循环水泵等组成。所以水泵和水塔是制约系统节能性能的重要参数,选用不当,不仅浪费设备成本,占用空间,还会影响冷却效果甚至损伤设备。那么凯德利小编带大家看下,冷却水系统如何设计更加节能吧!


一般冷凝器出水温度在37度以上,高温水经管道输送进水塔,水塔喷洒高温水,与空气混合蒸发降温,冷却水接着由冷却水泵进入到冷水机组循环使用,整个过程为敞开式。

所以对冷却水系统的要求如下:

水塔含有水质处理装置

水质好坏会影响出水效率,因水中含有盐类物质,会因蒸发而浓缩造成堵塞管道,配备水质处理装置,会改善循环水质,避免管道堵塞。

水塔处于的周边环境

选择干燥通风的环境,且风机出口无障碍物;

同时考虑周边环境有无噪音要求,可选低噪音或变风速水塔;

防止漂水对周边环境的影响,如周边有弱电强电设备,应避开;

考虑是否有防火要求。

水塔补水量适中

随系统运行,水塔中水位会缓慢降低,补水要及时,避免水位不足影响冷却温度。补给水量一般为冷却塔循环水量的13%

多台水塔并联时,应避免管路阻力不平衡造成水量分配不均或冷却塔底池的水发生溢流现象。



冷却水泵功率与系统匹配

水泵起到将高温水输送到水塔,把冷却水输送到冷水机组的作用,功率小会造成冷凝器温度高,功率大则会增加设备成本,和系统匹配为最好。

方便维护和清理

上面也说了,水塔中的水质环境、电机的运转、管道的腐蚀,都会让整个冷水水系统变得低效能,定期进行维护、清理,会让系统使用寿命增加。

冷却塔的选取方法:

★根据冷水机冷却水量和供、回水温度及温差,选定合适型号的水塔。一般冷机设备会有标准的冷却水量,参照水塔产品型号,选取相应规格的水塔。而水塔冷却效果主要靠实际空气湿球温度来决定,所以要结合经验来计算。

★简要经验值计算公式:

冷却水量=主机制冷量(KW*1.2*1.25*861/5000m³/h

注:1.2为选型余量,1.25为冷凝器负荷系数

比如制冷量为300KW的冷水机组,需冷却水量约86m³/h,根据冷却水量,参考冷却塔样本,即可选择合适的冷却水塔。


冷却水泵选取方法:

冷水机组应以节能、低噪音、占地少、安全可靠、振动小、维修方便等择优选择冷却水泵,一般为流量和扬程为主要性能参数。

下面是冷却水系统的阻力损失参考,再加上冷却水塔的高位差即可算出该冷却系统中的扬程大小。

★制冷机组冷凝器水阻力:一般为5~7mH2O;(具体值可参看产品样本)

★冷却塔喷头喷水压力:一般为2~3mH2O

★冷却塔(开式冷却塔)接水盘到喷嘴的高差:一般为2~3mH2O

★回水过滤器阻力,一般为3~5mH2O

★制冷系统水管路沿程阻力和局部阻力损失: 一般为5~8mH2O

从上面可以看出,冷却水泵扬程为17~26mH2O,一般应为21~25mH2O。我们确定了流量和扬程,即可依照水泵说明书进行选型了。通过整个冷却水系统设计,可选用最佳最节能的系统设计方案,让企业设备费用降到最低。
